1. Standard: EN1092-1
2. Type: Plate Flange, SOP Flange (Flat Face)
3. Pressure: PN16
4. Size: DN15 - DN2000, larger Sizes available on request
5.
Raw Material: P245GH, P250GH, P265GH, C22.8, S235JR
6. Process: Forged
7. Basic requirements for Material and Flange |
|
|

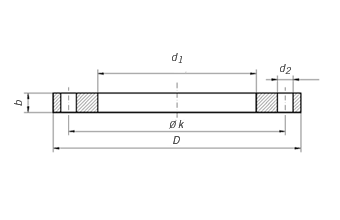

| EN 1092-1 TYPE 01 PN16 PLATE FLANGE |
Rated
Diameter |
Pipe |
Flange |
Screws |
Weight
(7,85 Kg/dm3) |
| d1 |
k |
D |
b |
d2 |
Thread |
Bolt holes |
KG |
| 10 |
17,2 |
18,0 |
60 |
90 |
14 |
14 |
M12 |
4 |
0,602 |
| 15 |
21,3 |
22,0 |
65 |
95 |
14 |
14 |
M12 |
4 |
0,668 |
| 20 |
26,9 |
27,5 |
75 |
105 |
16 |
14 |
M12 |
4 |
0,933 |
| 25 |
33,7 |
34,5 |
85 |
115 |
16 |
14 |
M12 |
4 |
1,106 |
| 32 |
42,4 |
43,5 |
100 |
140 |
18 |
18 |
M16 |
4 |
1,816 |
| 40 |
48,3 |
49,5 |
110 |
150 |
18 |
18 |
M16 |
4 |
2,075 |
| 50 |
60,3 |
61,5 |
125 |
165 |
20 |
18 |
M16 |
4 |
2,723 |
| 65 |
76,1 |
77,5 |
145 |
185 |
20 |
18 |
M16 |
4 |
3,310 |
| 80 |
88,9 |
90,5 |
160 |
200 |
20 |
18 |
M16 |
8 |
3,592 |
| 100 |
114,3 |
116,0 |
180 |
220 |
22 |
18 |
M16 |
8 |
4,375 |
| 125 |
139,7 |
141,5 |
210 |
250 |
22 |
18 |
M16 |
8 |
5,394 |
| 150 |
168,3 |
170,5 |
240 |
285 |
24 |
22 |
M20 |
8 |
7,123 |
| 200 |
219,1 |
221,5 |
295 |
340 |
26 |
22 |
M20 |
12 |
9,705 |
| 250 |
273,0 |
276,5 |
355 |
405 |
29 |
26 |
M24 |
12 |
14,164 |
| 300 |
323,9 |
327,5 |
410 |
460 |
32 |
26 |
M24 |
12 |
18,928 |
| 350 |
355,6 |
359,0 |
470 |
520 |
35 |
26 |
M24 |
16 |
28,118 |
| 400 |
406,4 |
411,0 |
525 |
580 |
38 |
30 |
M27 |
16 |
35,754 |
| 450 |
457,0 |
462,0 |
585 |
640 |
42 |
30 |
M27 |
20 |
45,992 |
| 500 |
508,0 |
513,5 |
650 |
715 |
46 |
33 |
M30 |
20 |
63,832 |
| 600 |
610,0 |
616,5 |
770 |
840 |
55 |
36 |
M33 |
20 |
101,285 |
| 700 |
711,0 |
714,2 |
840 |
910 |
63 |
36 |
M33 |
24 |
111,103 |
| 800 |
813,0 |
815,8 |
950 |
1025 |
74 |
39 |
M36 |
24 |
158,555 |
| 900 |
914,0 |
917,4 |
1050 |
1125 |
82 |
39 |
M36 |
28 |
192,239 |
| 1000 |
1016,0 |
1019,0 |
1170 |
1255 |
90 |
42 |
M39 |
28 |
269,554 |
|
Tutte le nostre flange rispettano le normative europee EN - italiane UNI - tedesche DIN - americane ANSI. Realizziamo flange piane - libere - per cartelle - a collarino - filettare - cieche I materiali impiegati sono: Acciaio al carbonio = ASTM A105 - C22,8 - RST37,2, Acciaio inossidabile = ASTM A182 F304 - F316L |
| Toutes nos brides respectent les normes européennes EN - italiennes UNI - allemandes DIN - américaines ANSI. Nous réalisons des brides plates - libres - en collet -filetées - pleines.Les matériaux employés sont: Acier au carbone : ASTM A 105 - C22,8 - RST37,2, Acier inoxydable : ASTM A 182 F304 - F316L |
|
Alle unseren Flansche entsprechen den europäischen (EN), italienischen (UNI), deutschen (DIN) und US-amerikanischen (ANSI) Normen. Wir stellen glatte Flansche - lose Flansche -, Vorschweißflansche -Gewindeflansche und Blindflansche her. Wir verwenden folgende Materialien: Kohlenstahl = ASTM A105 - C22,8 - RST37,2, rostfreien Stahl = ASTM A182 F304 - F316L |
|
| |
|
|
|
|
|
|
|
|
|
|
